Drechselbank Stratos FU-230 LANG, Standmodell, 230 Volt
3.360,00 €
zzgl. Frachtkosten 140,00 € je Stück (Speditionsversand, nur deutsches Festland)
Sofort verfügbar, Lieferzeit: 1-2 Wochen Speditionsartikel
Die Stratos FU-230 Drechselbank ist eine mittelschwere Guss-Drechselbank mit schwenk- und verschiebbarem Spindelstock.
Ein starker 1,5 kW Motor mit Frequenzumrichter sorgt für eine effiziente Kraftübertragung und komfortable Drehzahlregelung.
- Lange Version mit 1000 mm Spitzenweite

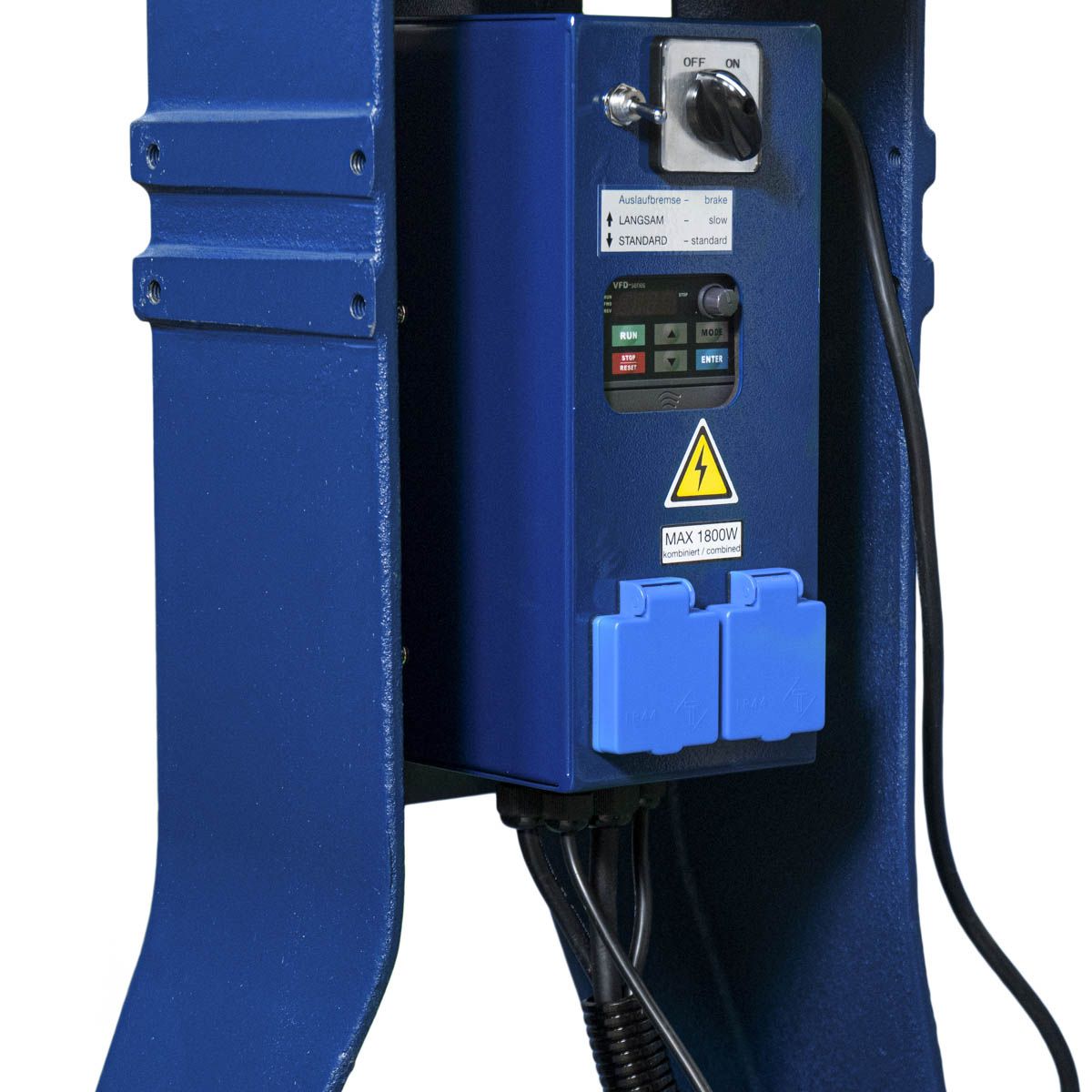

- Frequenzumrichter für stufenlose, bequeme Drehzahlregelung über 2 Riemenstufen
- Digitale Geschwindigkeitsanzeige

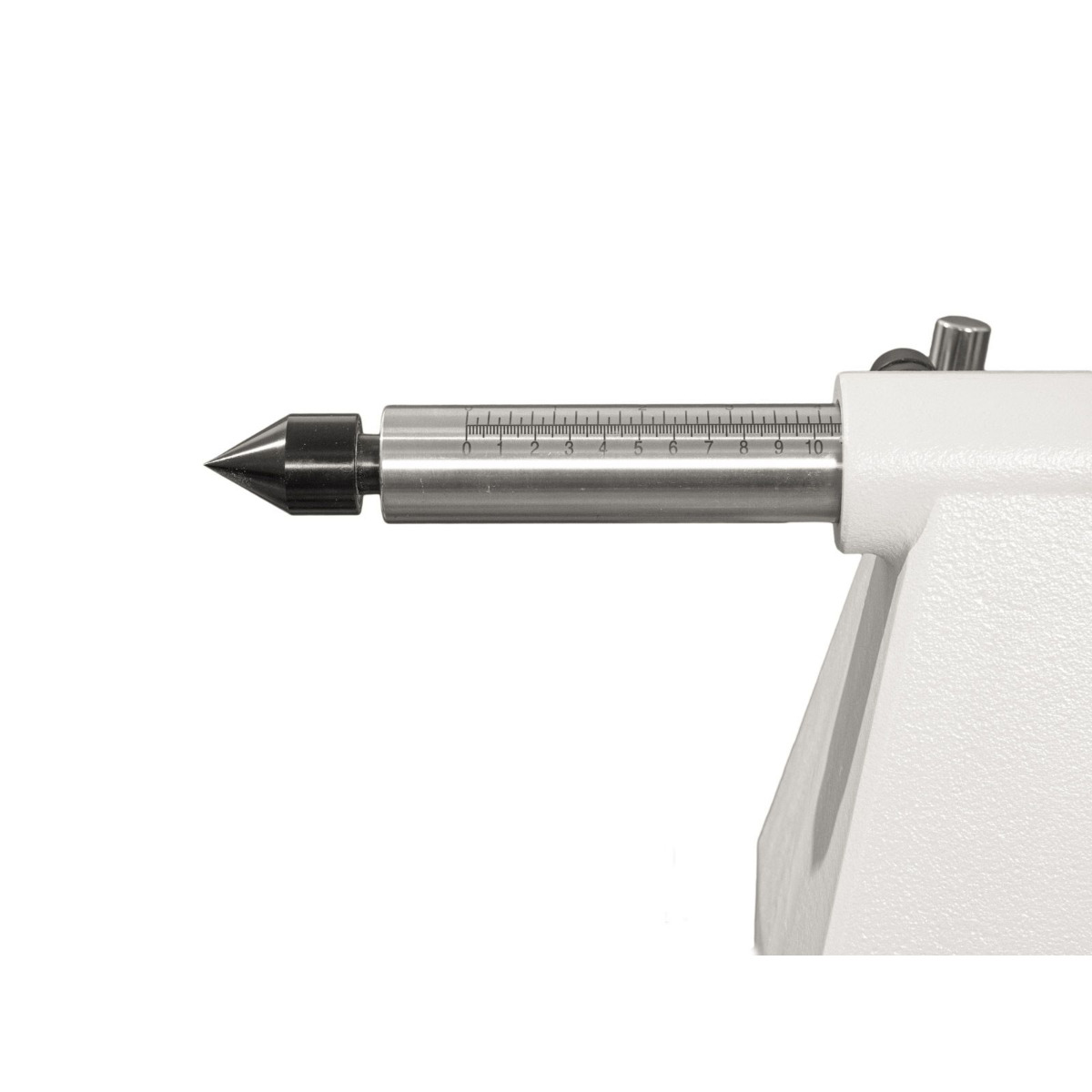

- Pinolenhub 100 mm
- Neunfache Spindelarretierung mit Rastbolzen

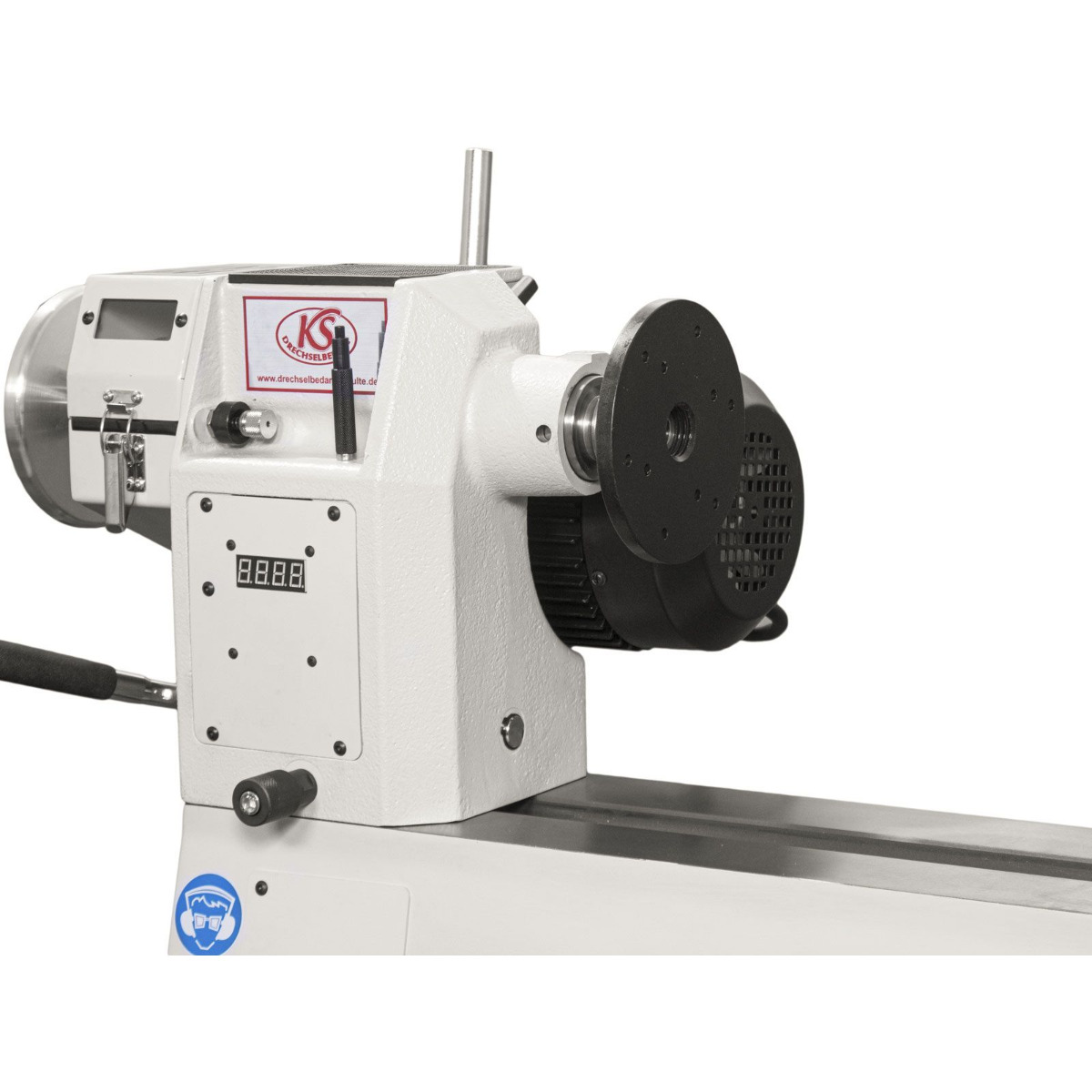

- Dreh- und verschiebbarer Spindelstock
- Spindelstock, Reitstock und Bankbett aus massivem Grauguss

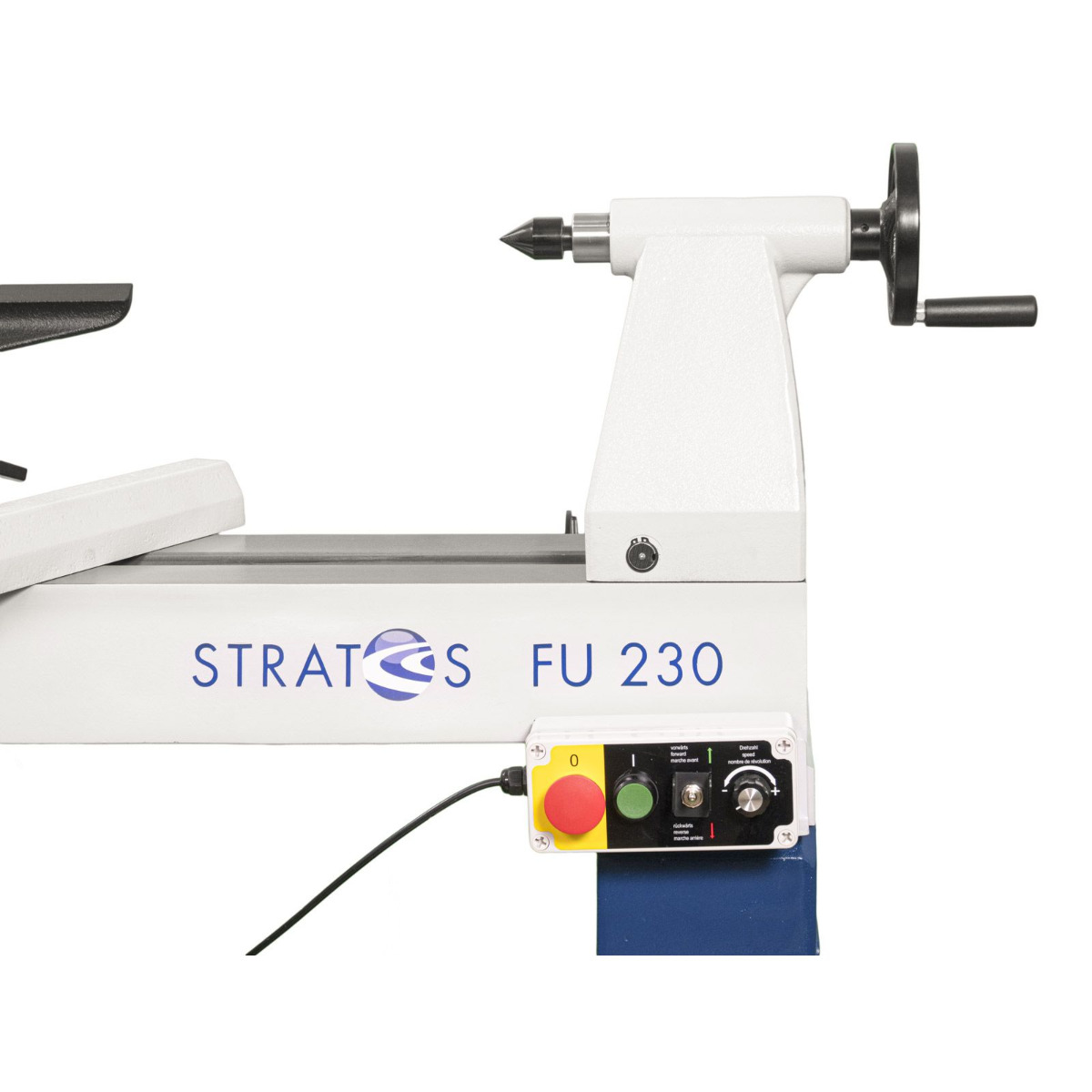

- Mobile Bedienbox mit Magnethaftung
- 24-Schritt Teileinrichtung mit Maßskala durch Schauglas
- ASR-Nut an der Spindel

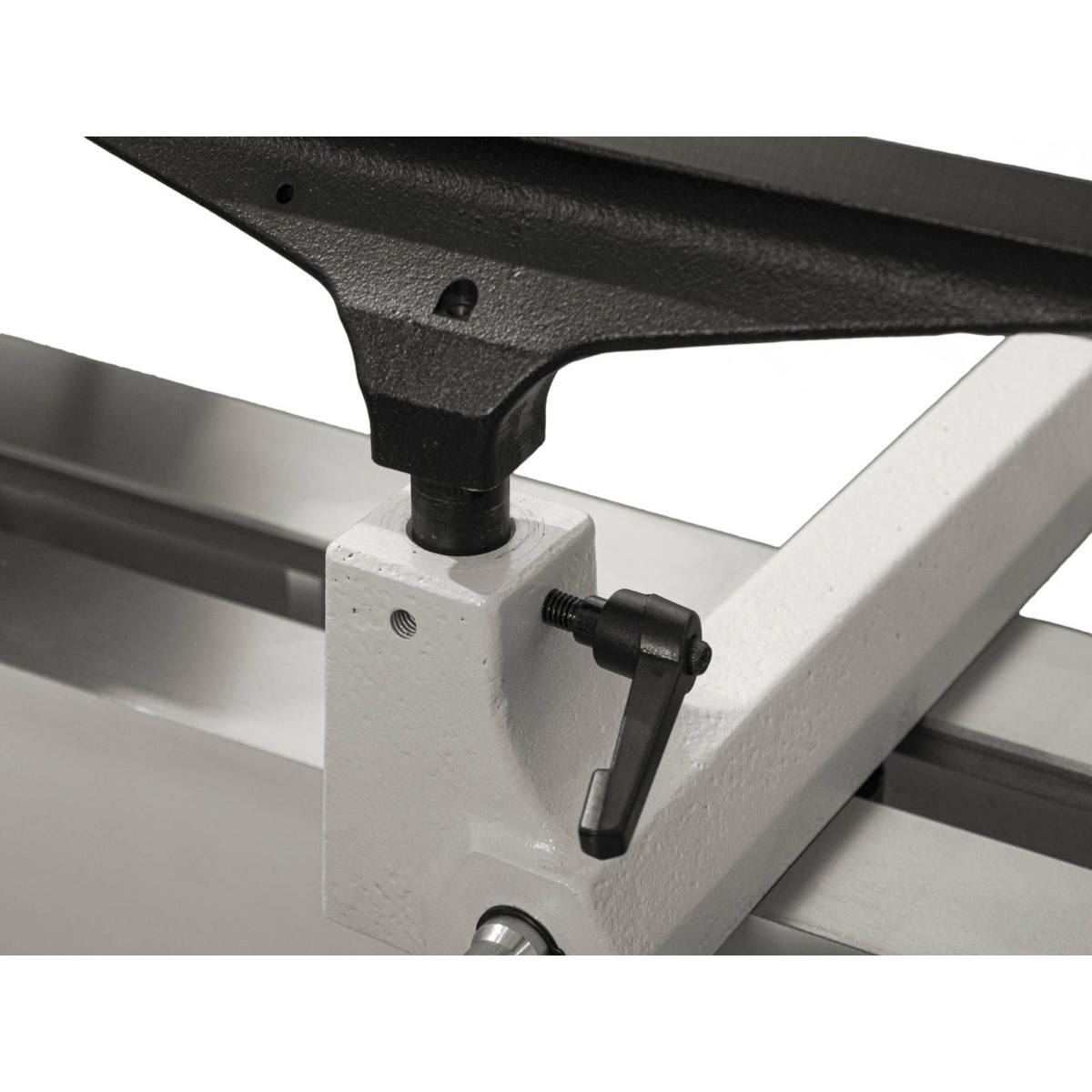

- Handauflagenoberteil 400 mm
- Vorbereitet für optionale Bettverlängerung / Außendrehvorrichtung an 3 Punkten
- Für dieses Produkt besteht eine 5-jährige Herstellergarantie.
Hinweis: Ihre gesetzlichen Mängelrechte (Gewährleistung) werden durch diese Garantie nicht eingeschränkt und deren Inanspruchnahme ist für Sie unentgeltlich.
>>Garantiebedingungen des Herstellers ansehen (PDF)<<
LIEFERUMFANG:
- Handauflagenoberteil 400 mm
- Vierzackmitnehmer MK 2
- Mitlaufende Körnerspitze MK 2
- Planscheibe 150 mm

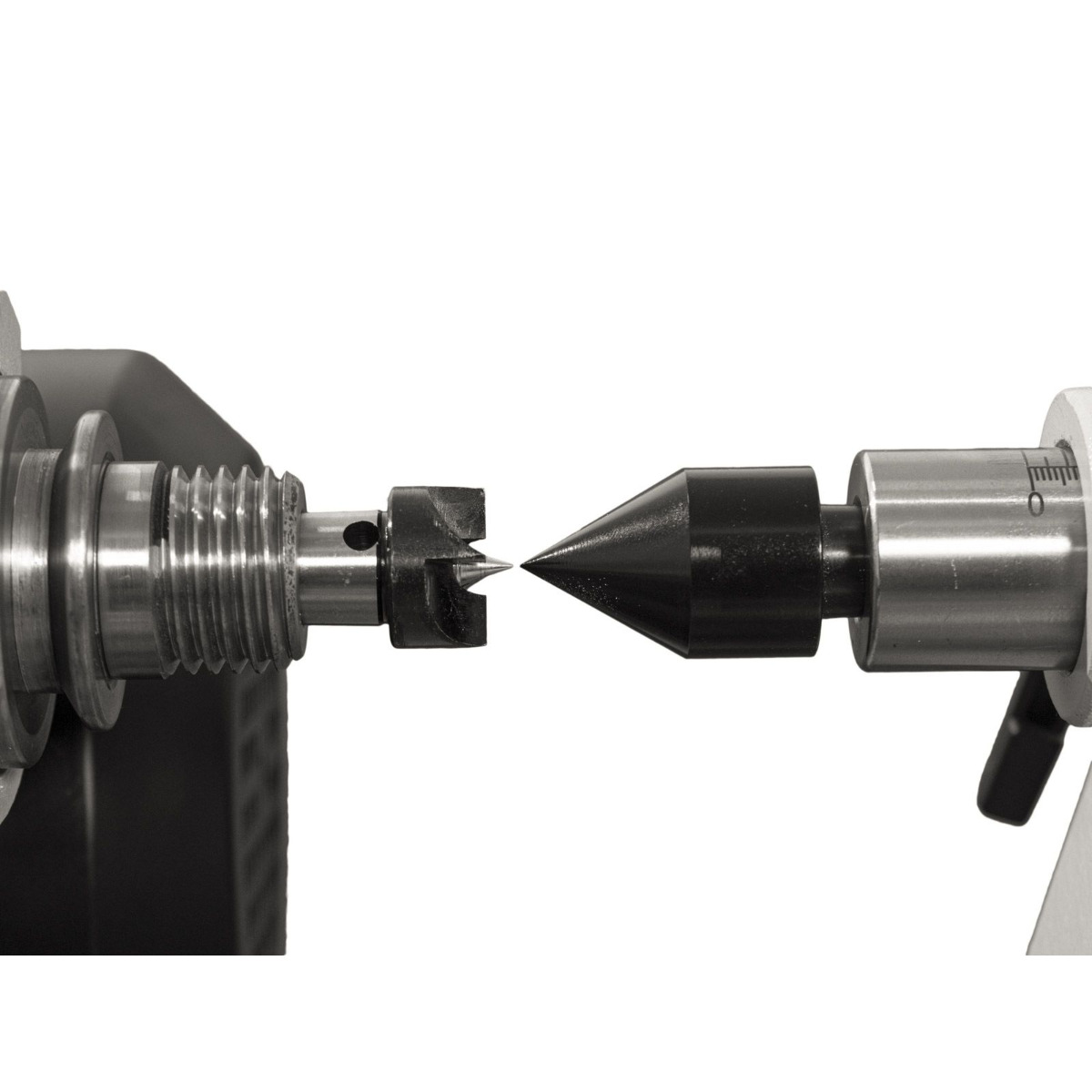

- Doppel-Morsekegel MK 2 zum ausrichten der Spitzenflucht
- Ausstoßstange
- Bedienwerkzeug und - Anleitung
- Guss-Füsse
| Abmessungen (LxBxH): | ca. 1650 x 510 x 1350 mm |
|---|---|
| Gewicht ca. kg: | 195 |
| Drehdurchmesser über Bett: | 460 mm |
| Drehdurchmesser über Handstahlauflage: | - |
| Drehzahlen: | 80 - 1350 und 180 - 3700 U/Min. |
| Durchgangsbohrung Reitstockpinole: | - |
| Durchgangsbohrung Spindel: | - |
| Hub der Reitstockpinole: | 100 mm |
| Innenkonus Spindel: | MK 2 |
| Innenkonus Reitstock: | MK 2 |
| Modellbezeichnung: | Stratos FU-230 LANG, 230 Volt, Standmodell |
| Motor-Abgabeleistung 230 Volt: | - |
| Motor-Abgabeleistung 400 Volt: | - |
| Motor-Aufnahmeleistung 230 Volt: | - |
| Motor-Aufnahmeleistung 400 Volt: | - |
| Motordaten: | 1,5 kW / 2 PS, 230 Volt |
| Spindelgewinde: | M 33 x 3,5 mm, ASR-Nut |
| Schwenkbereich Spindelstock: | 360° |
| Spindelteilung: | 24 Schritt |
| Spitzenweite: | 1000 mm (verlängerbar) |
