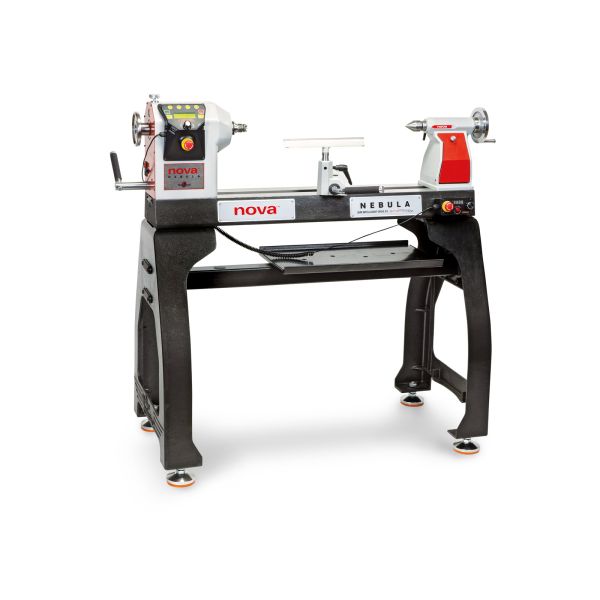

Teknatool NOVA NEBULA DVR Drechselbank, 230 Volt
Innovativer Teknatool DVR Direktantrieb.
2.980,00 €
zzgl. Frachtkosten 100,00 € je Stück (Speditionsversand, nur deutsches Festland)
Sofort verfügbar, Lieferzeit: 1-2 Wochen
Die neu entwickelte Teknatool NOVA Nebula Drechselbank hat innovative Ausstattungsdetails und beruht auf dem tausendfach bewährtem DVR Direktantriebskonzept.
Durch den DVR-Direktantrieb entfällt das Riemenumlegen und die Kraft wird optimal und effektiv übertragen, auch bei niedrigen Drehzahlen.
Der Spindelstock ist über das gesamte Bankbett verschiebbar, und auch drehbar. Die Rasterung liegt bei 0°, 22.5°, 45°, 90° und 180°.
Alle wichtigen Komponenten wie Bankbett, Untergestell, Spindelstock, Reitstock und Handauflagenunterteil sind aus massivem Grauguss hergestellt.
Details zum DVR Direktantrieb:
Das Besondere an diesem einzigartigen Antriebskonzept ist der im Spindelstock verbaute Digital-Variable-Reluctance (DVR) Motor mit Direktantrieb und extrem sanfter und dennoch leistungsstarker Kraftübertragung auf die Spindel. Speziell bei niedrigen Drehzahlen sorgt das System für bestmögliche Kraft an der Spindel, dies erleichtert die Bearbeitung von großen und/oder unwuchten Werkstücken. Da kein Riemen verbaut ist, muss auch kein Geschwindigkeitsbereich durch das Umlegen eines solchen Riemens vorgewählt werden und es gibt keinen Kraftverlust, wie dies bei vielen anderen Maschinen der Fall ist.
Die Bedienoberfläche des digitalen Displays kann auf die Sprachen Deutsch, Englisch oder Französisch eingestellt werden und ist sehr anwenderfreundlich und logisch aufgebaut.
Die Spindeldrehzahl kann mittels dem Dreh-/Drückknopf am Bedienpult des Spindelstockes, oder dem Drehknopf an der mobilen Magnet-Bedienbox gesteuert bzw. angepasst werden:
- Bei der Drehzahlverstellung am Spindelstock wird zwischen einer Schnellverstellung (Drücken auf den Drehzahlknopf beim Drehen) und einer Feineinstellung (Drehen des Drehzahlknopfes ohne Drücken) unterschieden.
- Die Magnet-Bedienbox ist als "Slave" des Bedienpults am Spindelstock programmiert. Die Drehzahl kann über den Drehknopf in Schritten von 20 bzw. 50 U/min verstellt werden (je nach Drehzahlgröße). Weiterhin enthält die Magnet-Bedienbox die Funktion "EIN" (Einschalten durch drücken des "ON"-Knopf für 2 Sek.) und eine NOT-AUS Funktion (NOT-HALT-Pilzknopf mit Verriegelungsfunktion).
Alle anderen Funktionen werden über das Bedienpult am Spindelstock gesteuert bzw. eingestellt:
- Insgesamt 8 Geschwindigkeiten sind voreingestellt und können direkt angewählt werden bzw. beliebig umprogrammiert werden. Dies erhöht den Komfort beim Arbeiten erheblich.
- Die einzelnen Funktionen sind akustisch unterlegt und fördern somit die intuitive Bedienbarkeit der Maschine und sorgen für zusätzliche Sicherheit z.B. beim Umschalten von Vorwärts- auf Rückwärtslauf.
- Die Maschine verfügt über eine Vibrationssensor-Funktion, welche die Maschine bei starken Vibrationen zur Sicherheit des Anwenders ausschaltet (kann in 3 Stufen voreingestellt werden, je nach Bedarf und Werkstückbeschaffenheit).
- Eine Timer-Funktion erleichtert das Trocknen eines bearbeiteten Werkstückes - durch die Drehbewegung trocknet die Oberfläche des Werkstückes gleichmäßig, die Maschine schaltet sich nach der voreingestellten Zeit von selbst ab.
- Eine Leerlauferkennung schaltet die Maschine nach einigen Minuten Leerlauf ab - somit wird verhindert, dass die Maschine längere Zeit unbeaufsichtigt läuft.
- Die Bremskraft beim Abschalten der Maschine kann über das Menü individuell eingestellt werden.
- Über das Drehzahldiagramm kann die Schnittart vorgewählt werden (z.B. Schruppen) und die empfohlene Drehzahl direkt angesteuert werden, diese lässt sich dann über den Drehzahlregler anpassen.
- Die Schriftgröße am Hauptdisplay kann zwischen "normal" und "groß" umgestellt werden.
- Die Drechselbank kann über ein Passwort gesperrt werden, um eine unbefugte Inbetriebnahme zu verhindern.
- Über den Hauptschalter wird die Maschine stromlos geschaltet.
Grundausstattung der Maschine:
- Bankbett, Spindel- und Reitstock sowie Unterbau aus massivem Grauguss
- Dreh- und verschiebbarer Spindelstock mit Rasterfunktion
- Doppelkonus MK2 zum schnellen Ausrichten des Spindelstocks mit dem Reitstock
- Rundstahl-Handauflage „Modular“ 300 mm (Zapfen 25,4 mm)
- Vierzackmitnehmer und 2 Stk. Mitlaufkörner MK2
- Handrad 120 mm am Spindelstock
- Planscheibe 150 mm (mit ASR-Euro-Ablaufsicherungsnut)
- Ablaufsicherungsring ASR-Euro
- DVR-Antrieb mit Digitalanzeige, akustisch hinterlegte Funktionen und Speicherfunktion für beliebte Drehzahlen
- Zusätzlich mit Magnetbox für Steuerung der Drehzahl und AUS/EIN Funktion
- Massive Stellfüße mit M20 Gewinde
-Werkzeugablage mit Matte
| Abmessungen (LxBxH): | ca. 1200 x 550 x 737 mm |
|---|---|
| Gewicht ca. kg: | 200 |
| Drehdurchmesser über Bett: | 460 mm |
| Drehdurchmesser über Handstahlauflage: | - |
| Drehzahlen: | stufenlos (Direktantrieb): 100 – 5.000 U/min |
| Durchgangsbohrung Reitstockpinole: | ja |
| Durchgangsbohrung Spindel: | ja |
| Hub der Reitstockpinole: | 120 mm |
| Innenkonus Spindel: | MK 2 |
| Innenkonus Reitstock: | MK 2 |
| Modellbezeichnung: | Teknatool Nova Nebula DVR |
| Motor-Abgabeleistung 230 Volt: | - |
| Motor-Abgabeleistung 400 Volt: | - |
| Motor-Aufnahmeleistung 230 Volt: | 1,7 kW (2,3 PS) |
| Motor-Aufnahmeleistung 400 Volt: | - |
| Motordaten: | - |
| Spindelgewinde: | M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut |
| Schwenkbereich Spindelstock: | dreh- und verschiebbar mit Rasterfunktion (0°, 22.5°, 45°, 90°, 180°, frei verschiebbar) |
| Spindelteilung: | 24 Schritt |
| Spitzenweite: | 680 mm |
| WEEE-Reg.-Nr.: | DE 42125774 |
